履帶式巖石破碎機是指石頭破碎機的一種分類,屬于移動破碎機的一種,另一種是輪胎式可移動破碎機,也叫破碎站或移動站、移動破碎站。履帶式巖石破碎機也就是破碎巖石的機器設備,石頭破碎設備,就是石頭破碎機。
如下圖這是搭載顎式破碎機的一臺履帶破碎站,同時還配置有振動給料機,這是用來對石頭進行第一次破碎的破碎機,破碎之后的物料還得由其它機器再次加工。也是粗破設備常見的配置。

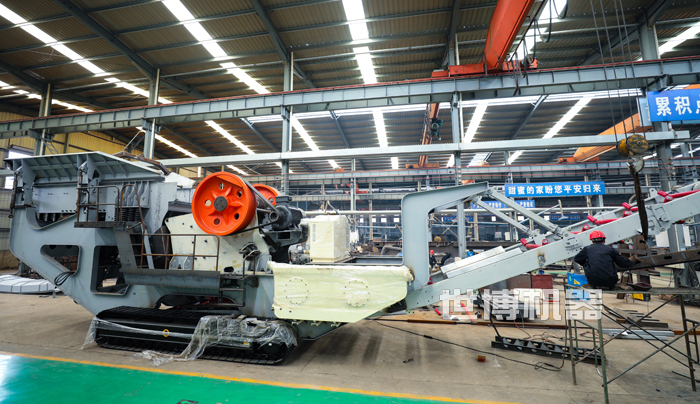

履帶式巖石一段破碎機
履帶式反擊破如下圖,搭載世博機器特制的大口反擊破,可用于巖石的粗破和細碎兩種功能。有返料皮帶和振動篩裝置,可對破碎后的物料進行篩分并返料重新再碎一次。出料細,可循環物料。

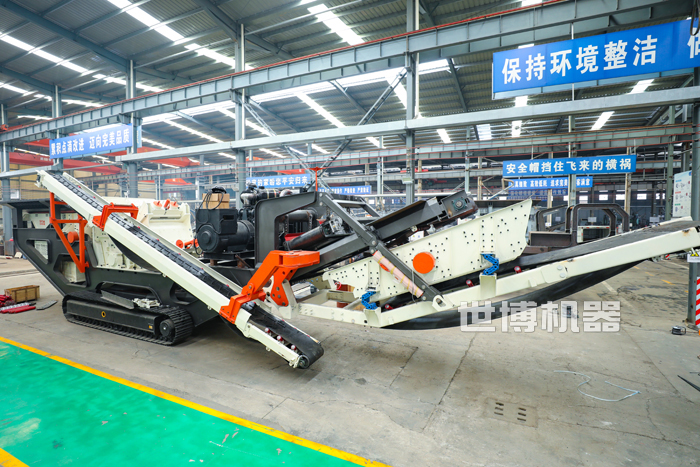

履帶式巖石破碎篩分一體機
| 機型 | TC96 | TC106 | TC116 | TC120 |
| 給料機 | ||||
| 設備 | GZD9638 | ZSW1042 | GZD1142 | GZD1248 |
| 電機 | 5.5KW*2 | 7.5KW*2 | 7.5KW*2 | 7.5KW*2 |
| 驅動方式 | 電機驅動 | 電機驅動 | 電機驅動 | 電機驅動 |
| 破碎機 | ||||
| 設備 | SC96 | SC106 | SC116 | SC120 |
| 最大進料粒度 | 550mm | 650mm | 700mm | 800mm |
| 電機 | 90KW | 110KW | 132KW | 160KW |
| 驅動方式 | 電機驅動 | 電機驅動 | 電機驅動 | 電機驅動 |
| 車架 | ||||
| 液壓履帶底盤 | 35T | DL385V | DL385V | NS415E |
| 船型車架 | Q345B焊接 | Q345B焊接 | Q345B焊接 | Q345B焊接 |
| 主輸送機 | ||||
| 堆料高度 | B1000*12.9米 | B1000*12米 | B1000*12米 | B1000*12.9米 |
| 長x寬 | 電機減速器驅動11KW | 電機減速器驅動11KW | 電機減速器驅動11KW | 電機減速器驅動15KW |
| 主皮帶功率 | EP300-B1000*5(6.0+1.5) | EP300-B1000*5(6.0+1.5) | EP300-B1000*5(6.0+1.5) | EP300-B1200*5(6.0+1.5) |
| 出土皮帶機 | ||||
| 規格 | B650*6.8米 | B650*6.8米 | B650*6米 | B650*6.8米 |
| 驅動方式 | 電機減速器驅動4KW | 電機減速器驅動4KW | 電機減速器驅動4KW | 電機減速器驅動4KW |
| 環形聚酯帆布帶 | EP200-B650*3(4.5+1.5) | EP200-B650*3(4.5+1.5) | EP200-B650*3(4.5+1.5) | EP200-B650*3(4.5+1.5) |
| 除鐵器 | ||||
| 規格 | RCYQ-13 | RCYQ-13 | RCYQ-13 | RCYQ-13 |
| 驅動方式 | 電機減速器驅動3KW | 電機減速器驅動3KW | 電機減速器驅動3KW | 電機減速器驅動3KW |
| 動力系統 | ||||
| 發電機組 | 240KW發動機組 | 300KW發動機組 | 300KW發動機組 | 300KW發動機組 |
| 電氣系統 | ||||
| 電氣控制柜 | 顎破電機軟啟動,其他電機直接啟動,主要電氣元件施耐德 | 顎破電機軟啟動,其他電機直接啟動,主要電氣元件施耐德 | 顎破電機軟啟動,其他電機直接啟動,主要電氣元件施耐德 | 顎破電機軟啟動,其他電機直接啟動,主要電氣元件施耐德 |
| 液壓系統 | ||||
| 料倉 | 液壓自動折疊 | 液壓自動折疊 | 液壓自動折疊 | 液壓自動折疊 |
| 皮帶機折疊油缸 | 液壓自動折疊 | 液壓自動折疊 | 液壓自動折疊 | 液壓自動折疊 |
| 液壓泵、閥、附件 | 負載敏感型,電液比例閥組 | 負載敏感型,電液比例閥組 | 負載敏感型,電液比例閥組 | 負載敏感型,電液比例閥組 |
履帶式巖石破碎站幾種型號推薦
| 機型 | TF150 | TF250反擊破一體車 | TF250反擊破標準車 |
| 給料機 | |||
| 設備 | GZD1038 | ZDG1228 | ZDG1228 |
| 振動電機 | 2x3.7KW | 5.5KW*2 | 5.5KW*2 |
| 電機驅動 | 電機驅動 | 電機驅動 | |
| 破碎機 | |||
| 設備 | LF150 | LF250 | LF250 |
| 最大進料粒度 | 400mm | 500mm | 500mm |
| 電機及驅動方式 | 160KW | 250KW | 250KW |
| 電機驅動 | 電機驅動 | 電機驅動 | |
| 車架 | |||
| 液壓履帶底盤 | NS415E | NS415E | NS415E |
| 船型車架 | Q345B焊接 | Q345B焊接 | Q345B焊接 |
| 主皮帶機 | |||
| 規格 | B800*11米 | B1200*11米 | B1200*11米 |
| 電機減速器 | 11KW | 電機減速器驅動15KW | 電機減速器驅動15KW |
| 環形聚酯帆布帶 | EP300-B1200*5(6.0+1.5) | EP300-B1200*5(6.0+1.5) | |
| 轉運皮帶機 | |||
| 規格 | B500*2米 | B500*2.4米 | B500*2.4米 |
| 電機減速器 | 4KW | 電機減速器驅動4KW | 電機減速器驅動4KW |
| 環形聚酯帆布帶 | EP200-B500*3(4.5+1.5) | EP200-B500*3(4.5+1.5) | |
| 篩下皮帶機 | |||
| 規格 | B1000*5米 | B1200*6.2米 | B1200*6.2米 |
| 電機減速器 | 5.5KW | 電機減速器驅動7.5KW | 電機減速器驅動7.5KW |
| 環形聚酯帆布帶 | EP300-B1200*5(4.5+1.5) | EP300-B1200*5(4.5+1.5) | |
| 返料皮帶機 | |||
| 規格 | B500*7.7米 | B500*9.3米 | B500*9.3米 |
| 驅動方式 | 5.5KW | 電機減速器驅動4KW | 電機減速器驅動4KW |
| 環形聚酯帆布帶 | EP200-B500*3(4.5+1.5) | EP200-B500*3(4.5+1.5) | |
| 返料篩 | |||
| 規格 | 2YK1530 | YS1320 | GLS1630FA |
| 電機 | 11KW | 3.7KW*2 | 3KW*2 |
| 驅動方式 | 電動機 | 電機驅動 | ROST彈簧 |
| 除鐵器 | |||
| 規格 | RCYQ-13 | RCYQ-13 | RCYQ-13 |
| 電機減速器 | 3KW | 電機減速器驅動3KW | 電機減速器驅動3KW |
| 動力系統 | |||
| 發電機組 | 320KW康明斯發電機組 | 500KW發電機組 | 500KW發電機組 |
| 電氣系統 | 采用PLC智能控制系統,具有故障報警及故障記錄查詢功能,可視化工作流程,操作簡單,屏顯各類參數監控,發動機可根據負載情況自動調速。 | 反擊破主電機變頻啟動,其他電機直接啟動,主要電器元件施耐德 | 反擊破主電機變頻啟動,其他電機直接啟動,主要電器元件施耐德 |
| 液壓系統 | 皮帶機折疊油缸及反擊破主機用油缸液壓泵、閥、站及油管附件 | 開箱及出料間隙調整,側出折疊及返料部拆卸,負載敏感型,電液比例閥行走閥組 | 開箱及出料間隙調整,側出折疊及返料部拆卸,負載敏感型,電液比例閥行走閥組 |
履帶式中碎和細碎移動破碎站

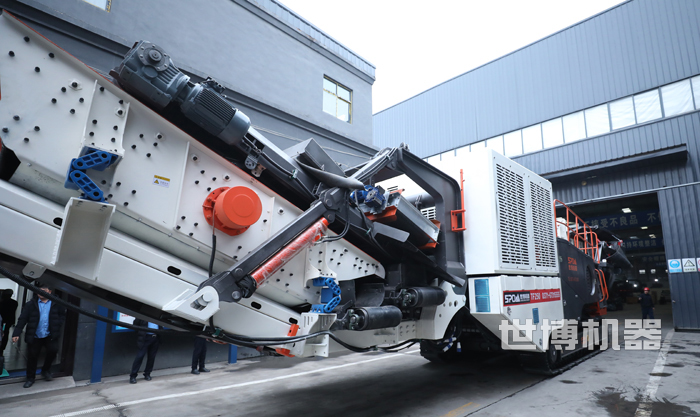

履帶式巖石破碎機開出車間準備發貨
履帶式破碎站在發貨的時候要用拖車拉走,履帶不能直接走在公路上,這一點大家都知道,在長途運輸?shù)臅r候用拖車拉到現場。適用于山地,修路,建筑垃圾粉碎,高鐵建設等場合。是大型項目中使用非常廣泛的一種設備。

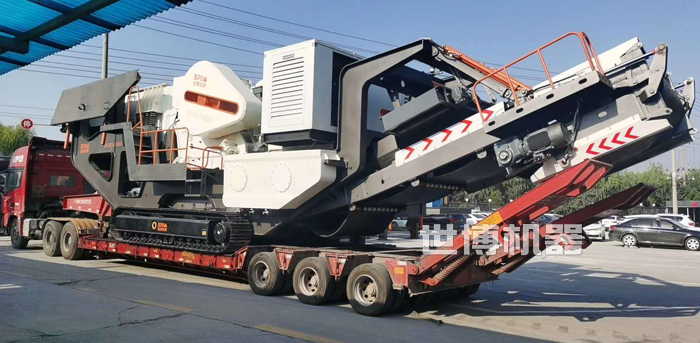

履帶式巖石破碎機裝車發貨
履帶式巖石破碎機可以一臺獨立使用,也可以多臺搭配使用。這要根據所破碎的物料和對成品的要求來定,比如想要生產細沙,那破碎一次就不能達到要求,要破碎兩次到三次才能達到要求,而且不同的破碎機達到的目標也不相同。有的是一段破碎,有的是二段破碎碎,有的是制砂細碎。所以在實際應用中,各有各的不同。還有獨立的履帶站上只安裝有振動篩。這叫篩分站。這種篩分站要和履帶破碎站搭配使用。破碎后再篩分,這是一套流程。
履帶巖石破碎機磕石子現場視頻
